噴嘴流量計的分類、安裝、特點早知道

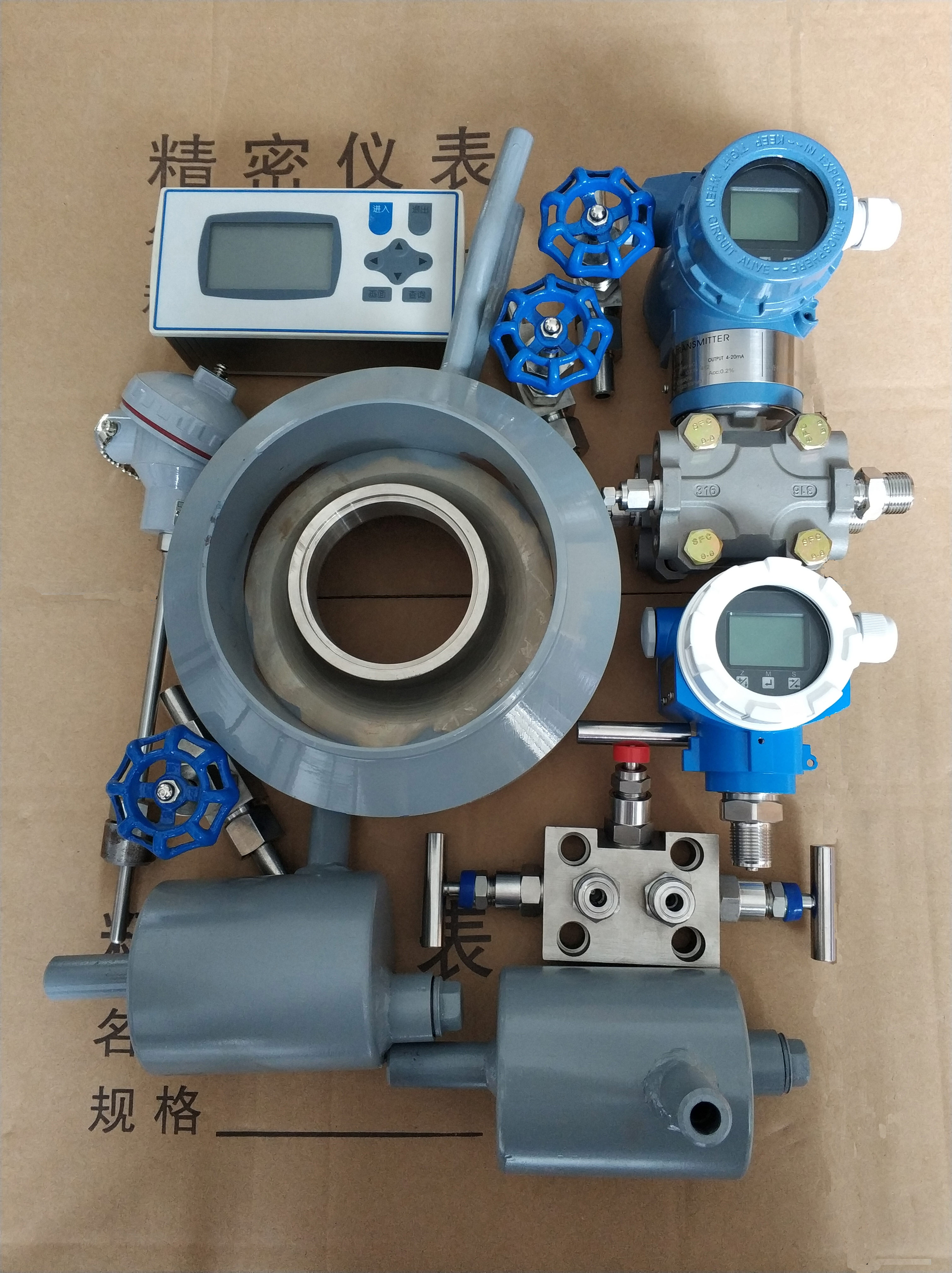

噴嘴流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。標準噴嘴節流裝置與差壓變送器配套使用，可測量液體、蒸汽、氣體的流量，廣泛應用于石油、化工、冶金、電力、輕工等部門。
噴嘴流量計可分為標準噴嘴 、長頸噴嘴兩種：
1 標準噴嘴由垂直于軸線的入口平面部分A、圓弧形曲面B和C所構成的入口收縮部分、圓筒形喉部E和為防止邊緣損傷所需的保護槽F組成，其取壓方式上游取壓口采用角接取壓，下游取壓口可按角接取壓設置，也可設置于較遠下游處。
2長徑噴嘴上游面由垂直于軸的平面、廓形為1/4橢圓的收縮段、圓筒形喉部和可能有的凹槽或斜角組成的噴嘴。
噴嘴流量計的安裝要求：
1、易于實現傳感器單獨接地的場所；
2、噴嘴流量計安裝盡可能避免受陽光直照；
3、盡量滿足前后直管段分別不小于5D和2D；
4、盡可能避開周圍環境有高濃度腐蝕性氣體。
5、噴嘴流量計安裝盡可能避免測量管內變成負壓；
6、測量混合相流體時，選擇不會引起相分離的場所；
7、測量雙組分液體時，避免裝在混合尚未均勻的下游；、
8、噴嘴流量計安裝選擇震動小的場所，特別對一體型儀表；
9、測量化學反應管道時，噴嘴流量計要裝在反應充分完成段的下游；
10、噴嘴流量計安裝應避免附近有大電機、大變壓器等，以免引起噴嘴場干擾； 標準噴嘴流量計只提供差壓信號的形成部分，不提供差壓變送器和流量計算顯示部分，輸出信號為流體在節流件前后形成的壓力差，由用戶自己進行其它配置。
噴嘴流量計的特點：
1、結構簡單,安裝方便。
2、噴嘴比孔板的壓力損失小，要求直管段長度也短。
3、無需實流校驗，性能穩定。
4、可耐高溫高壓、耐沖擊。
5、耐腐蝕性能比孔板好，壽命長。
6、精度高、重復性好、流出系數穩定。
7、圓弧形結構設計可測量各種液體、氣體、蒸汽以及各種臟污介質。
