雙轉子流量計原理
添加時間:2019-05-29 01:27:29 點擊次數:362
雙轉子流量計原理

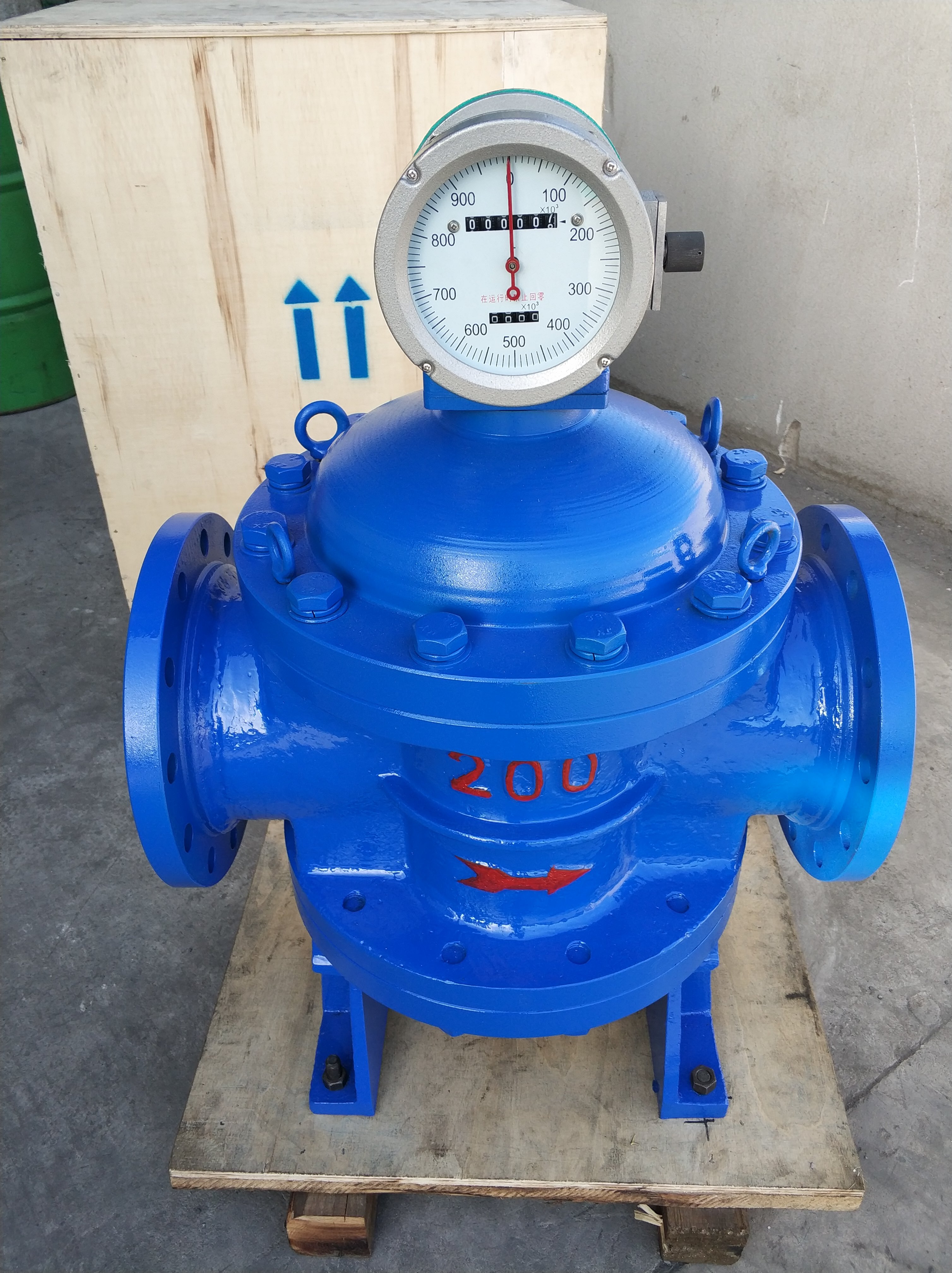

雙轉子流量計的一對特殊齒型的螺旋轉子直接嚙合，無相對滑動，不需要同步齒輪。靠進、出口處較小的壓差推動轉子旋轉。下圖代表一對轉子運轉時的某一個橫截面。同一時刻，每一個轉子在同一橫截面上受到流體的旋轉力矩雖然不一樣，但兩個轉子分別在所有橫截面上受到旋轉力矩的合力矩是相等的。因此兩個轉子各自作等速、等轉矩旋轉，排量均衡無脈動。螺旋轉子每轉一周可輸出 8 倍空腔的容積，因此，轉子的轉數與流體的累積流量成正比，轉子的轉速與流體的瞬時流量成正比。轉子的轉數通過磁性聯軸器傳到表頭計數器，顯示出流過流量計（流過管道）的流量。
以上是小編為大家?guī)黻P(guān)于雙轉子流量計的相關資訊，更多資訊請登錄：
