雙轉子流量計特點與工作原理
添加時間:2019-04-12 01:41:58 點擊次數:416

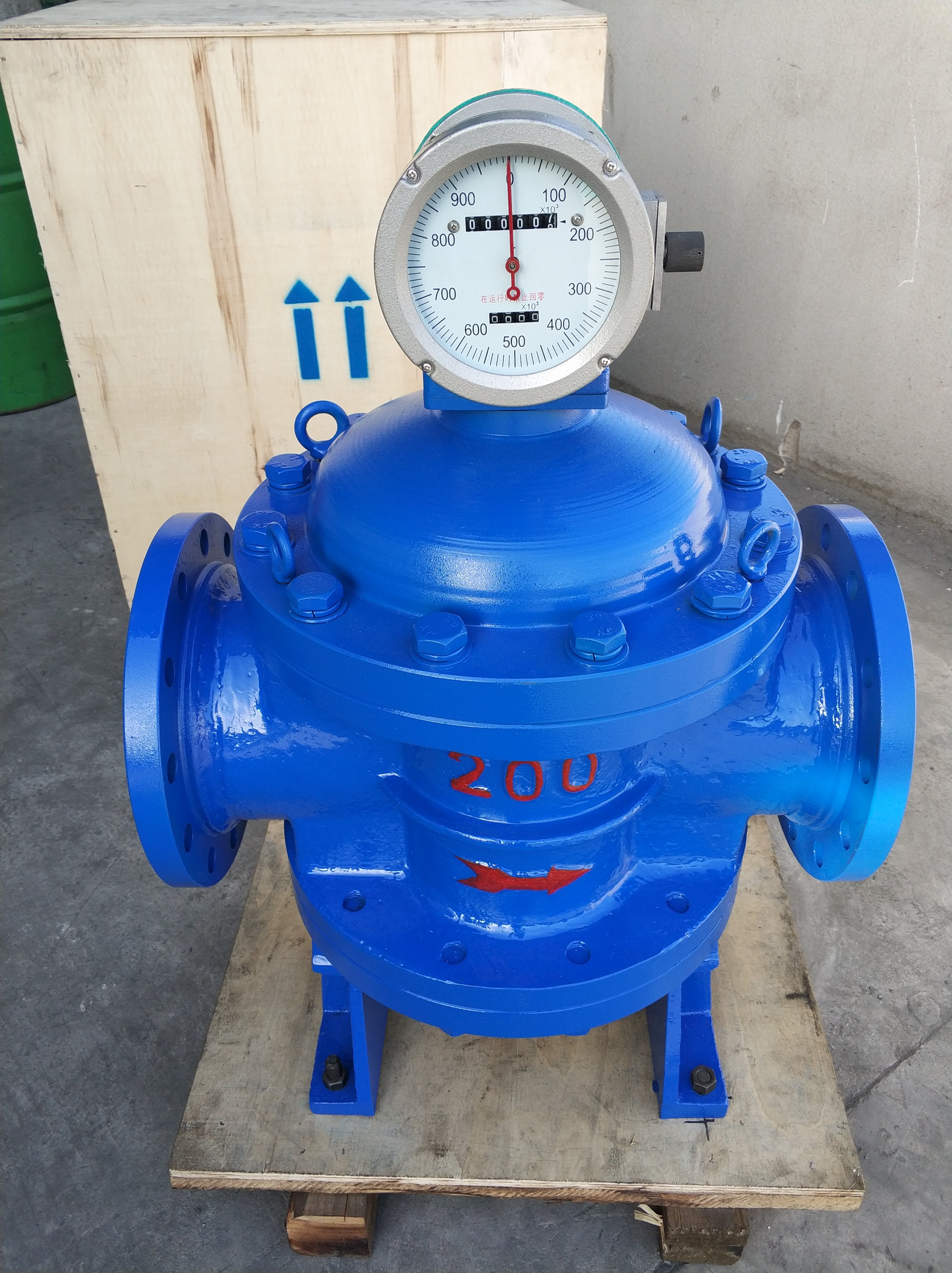

雙轉子流量計特點與工作原理
一、特點
雙轉子流量計適用于稀油、輕質油、稠油、含砂量大、含水量大的原油，被測量液體的粘度范圍大。
1. 流量計通過的液體流量大，最大流量是同通徑普通容積表的二倍左右。
2. 使用壽命長，準確度高，可靠性強。
3. 壓內損失極小。
4. 有線遠傳最長距離為1000米，脈沖信號輸出N=0.1L（一個脈沖為1N），可直接與計算機聯網。
5. 本安防爆IaⅡCT6（本質安全型）；隔爆dⅡBT6（隔爆型）；防護IP56。
二、工作原理
流量計的一對特殊齒型的螺旋轉子直接嚙合，無相對滑動，不需要同步齒輪。靠進、出口處較小的壓差推動轉子旋轉。下圖代表一對轉子運轉時的某一個橫截面。同一時刻，每一個轉子在同一橫截面上受到流體的旋轉力矩雖然不一樣，但兩個轉子分別在所有橫截面上受到旋轉力矩的合力矩是相等的。因此兩個轉子各自作等速、等轉矩旋轉，排量均衡無脈動。螺旋轉子每轉一周可輸出 8 倍空腔的容積，因此，轉子的轉數與流體的累積流量成正比，轉子的轉速與流體的瞬時流量成正比。轉子的轉數通過磁性聯軸器傳到表頭計數器，顯示出流過流量計（流過管道）的流量。
