流量定量控制儀系統組成及控制過程
系統與各類流量傳感器、變送器配合，實現定量灌裝、配料控制。主要技術特點適用于電流、脈沖輸出的流量傳感器3點開關量輸入，用于啟動，恢復，以及每次累積值清零3點控制輸出，用于大閥、小閥分級控制和瞬時流量下限報警變送輸出可將瞬時流量值以標準電流、電壓形式輸出，供其它設備使用。
流量定量控制儀系統主要根據流量計反饋給定量控制儀的脈沖流量信號，當流量累計流量達到設定的數值（定量值），定量控制儀會給電磁閥門或泵一個開關信號，已達到對閥門、泵的啟動和關閉控制。實現對加料的自動和手動控制。
目前很多企業都會用到或者是都需要改進的項目之一，特別是一些現在仍采用人工操作罐裝/打料，同時也不想投入太多成本，就想提高工作效率的企業建議采用本系統。該系統精度高，操作簡單，可現場校準。
一、系統組成
1、流量計：這是控制的基礎，直接影響控制的效果，因此基本要求是測量精度越高越好，有信號輸出功能。同時流量計種類較多，還要根據測量介質、管道口徑、流量范圍等參數進行選型，選擇合適的流量計。
2、溫度傳感器：可現場測量介質的溫度，由定量控制儀根據溫度變化而引起的誤差自動補償（可選）

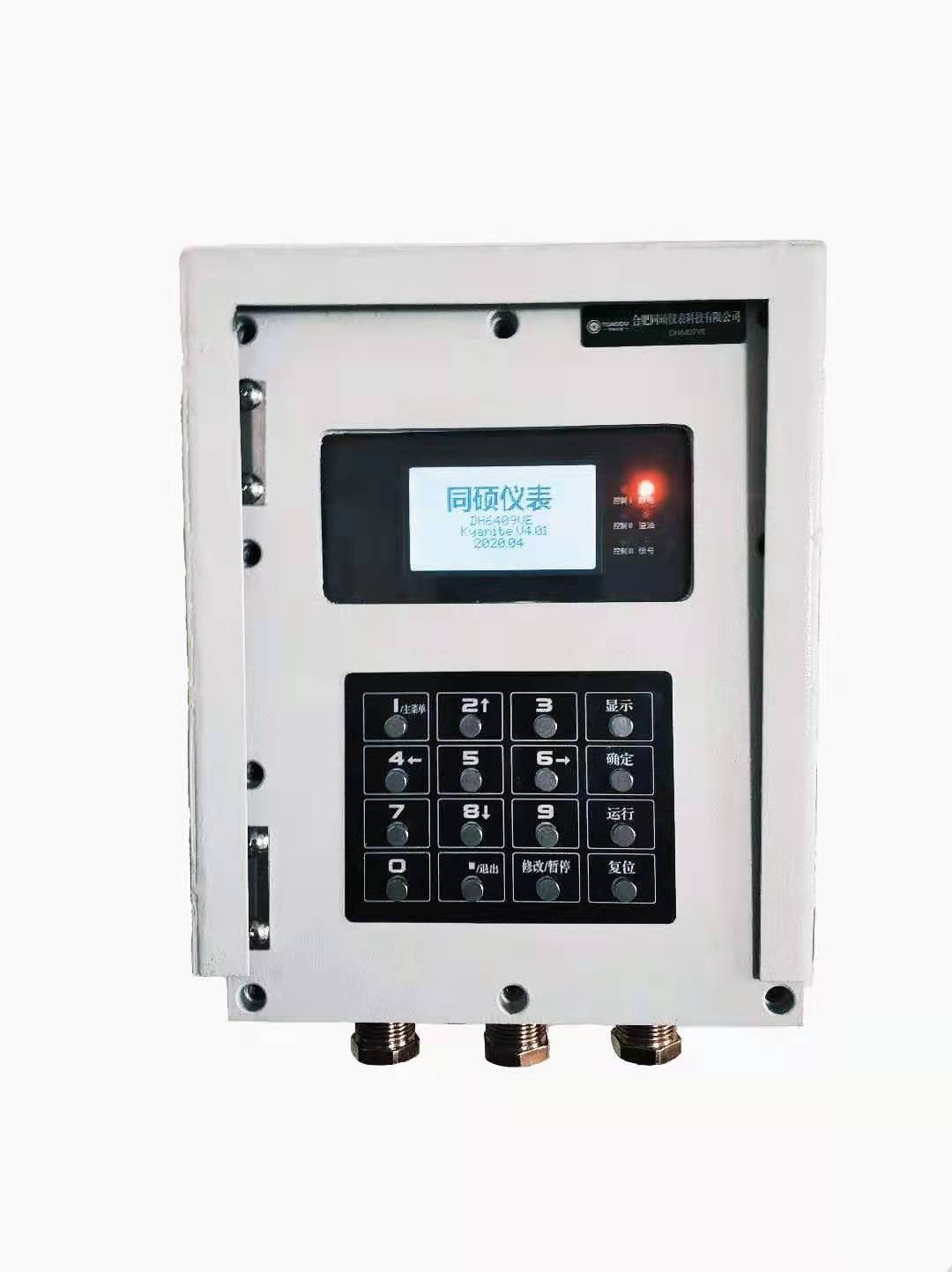

3、流量定量控制儀：定量控制參數設定，介質的流量顯示、積算、運行等
3、控制箱：內部控制線路及組件、外部控制按紐和指示燈等。（可選）
4、斷流設備：可以是管道已有的動力設備，如泵；也可以是后裝上去的電磁閥等。
二、控制過程
流量定量控制儀在接收了流量計的流量信號后，在其內部完成流量的累計，同時在控制儀內部設定好所需要的定量控制值，當定量控制儀顯示的累計數值達到所設定的定量控制值時，定量控制儀輸出開關量信號。此時利用該開關信號通過配接繼電器或接觸器來控制安裝在管道上的斷流設備，從而達到定量控制的效果。
三、產品特點
1、控制箱內的控制線路及組件是根據客戶所需要的流量計和設備量身定制的，信號線連接簡單，到現場后一般無需調整；
2、控制箱面板設有“啟動”、“停止”等按鍵，并有“狀態指示燈”顯示，因此顯示直觀，操作簡單、方便、易學；
3、每次定量控制值可以根據需要任意更改，只需在定量控制儀內操作完成；
4、定量控制儀顯示參數包括本次累積、總累積、瞬時流量、時間、流量計輸入信號值等；
5、設有大小閥控制，分別控制大流量和小流量，達到精確的定量控制；
6、設有打料查詢功能，可查詢總打料次、每次打料時間、每次打料量等。
